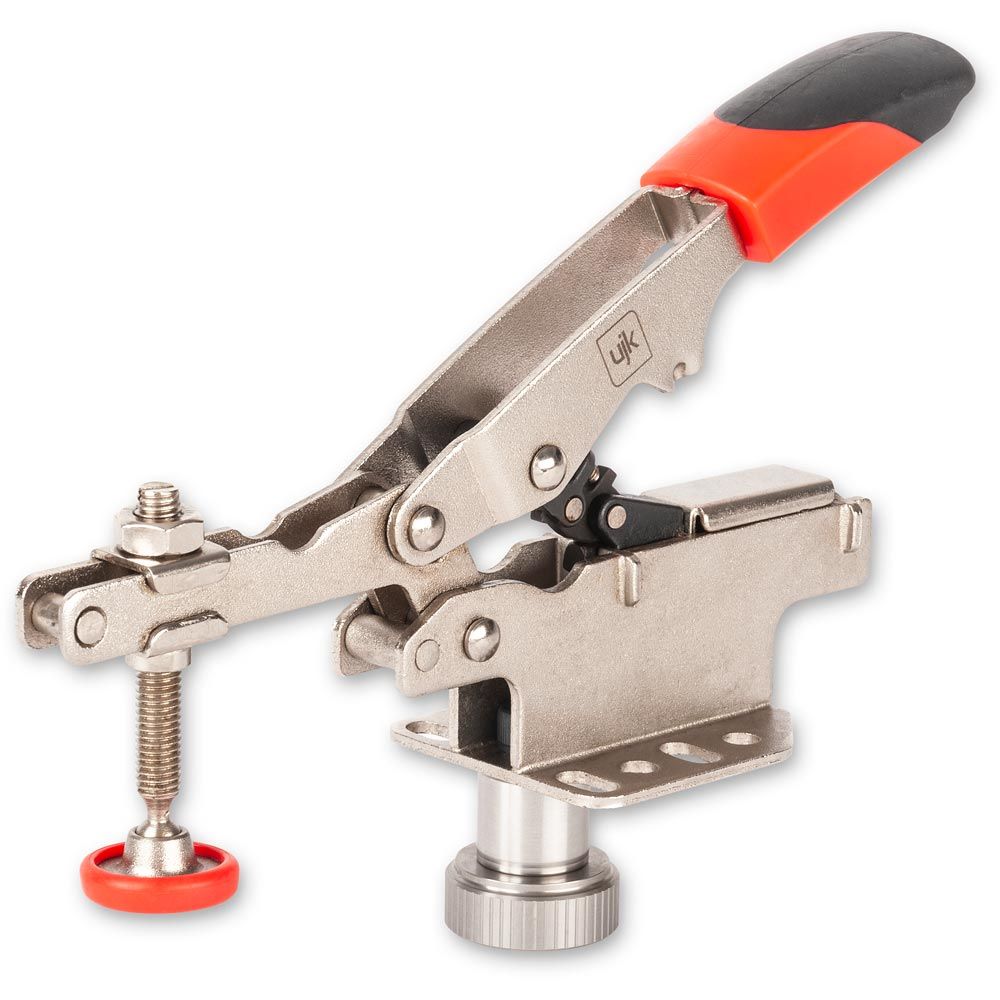

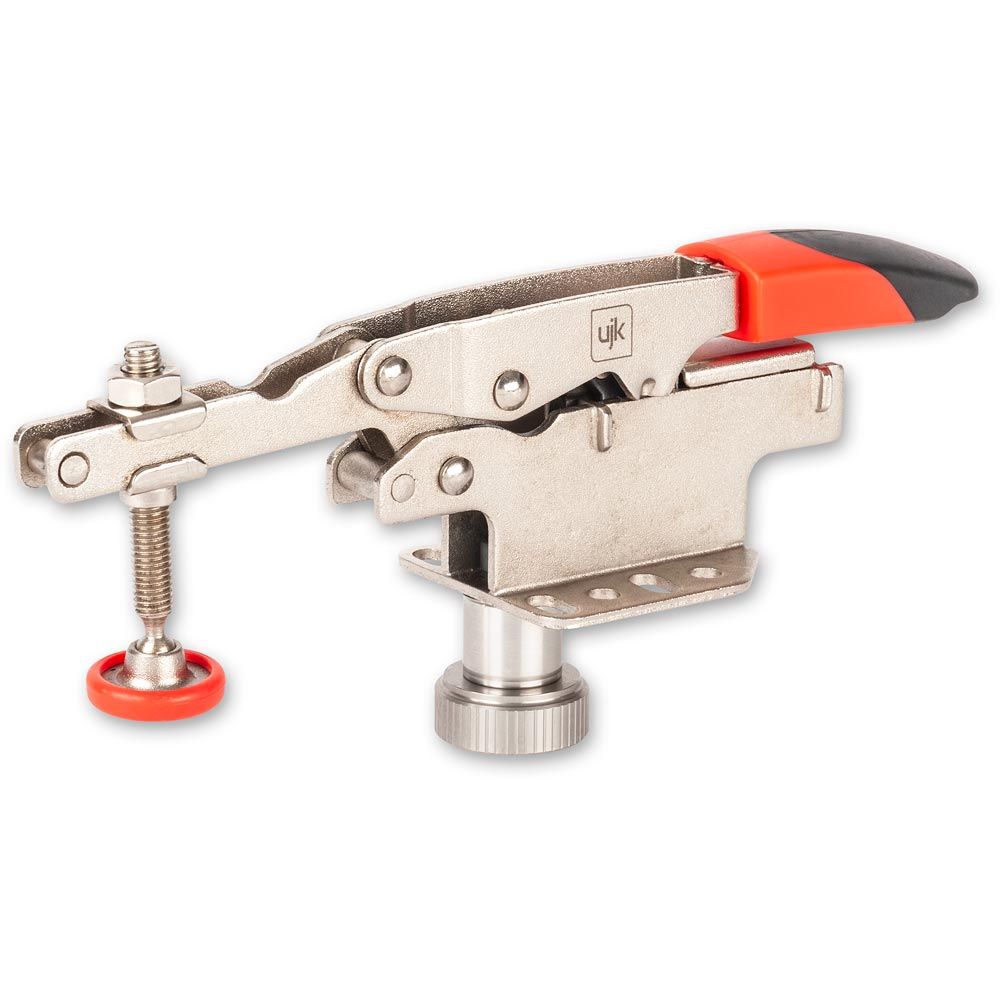

Samonastawny docisk dźwigniowy UJK 70mm ze śrubą i imakiem 20mm

Najważniejsze cechy produktu:

Kompletny zestaw dociskowy klasy przemysłowej dla posiadaczy stołów MFT (z otworami 20 mm). Jeden ruch rękojeści w dół – element zablokowany. Jeden ruch w górę – zwolniony. Automatyczna regulacja do grubości materiału bez żadnego kręcenia.

Najważniejsze korzyści:

• Automatyczna adaptacja: Docisk samoczynnie dostosowuje się do grubości mocowanego elementu (do ok. 70 mm). Zero ręcznej regulacji przy każdej zmianie materiału!

• Siła docisku do 2000 N: Ukryta śruba regulacyjna pozwala wygenerować siłę nacisku do 200 kg – niezbędne przy precyzyjnym frezowaniu i toczeniu na szablonach.

• Gotowy do stołów MFT: W zestawie stalowy imak Parf z gwintem M8 – wsuwasz w otwór 20 mm i masz pancerny, przemieszczalny punkt mocowania.

• Niezbędny do jigów i szablonów: Natychmiastowe blokowanie/zwalnianie jednym ruchem to nieoceniona zaleta przy powtarzalnych operacjach na frezarce stołowej, frezarce dolnowrzecionowej czy pile stołowej.

• Przemysłowa trwałość: Stal ocynkowana i pasywowana – odporna na wilgoć i korozję przez lata intensywnej pracy.

Najważniejsze cechy produktu:

• Zestaw zawiera: Samonastawny docisk dźwigniowy UJK 70, imak stołowy UJK Parf Anchor Dog M8 oraz śrubę M8

• Wykorzystuje wytrzymałość, stabilność i swobodę pracy na stołach wielofunkcyjnych typu MFT

• Szybkie, pewne dociskanie od góry, które automatycznie dopasowuje się do różnej grubości materiału

• Błyskawiczne blokowanie i zwalnianie; nieoceniony przy budowie niestandardowych przyrządów (jigów)

• Idealne rozwiązanie do produkcji małoseryjnej

Samonastawny docisk dźwigniowy (hold-down) UJK 70 w połączeniu z imakiem stołowym UJK Parf Anchor Dog M8 i śrubą teową (T-slot) pozwala w pełni wykorzystać potężną siłę mocowania na stołach z siatką otworów 20 mm (typu MFT). Wystarczy wsunąć imak (psa stolarskiego) w otwór 20 mm w blacie i przymocować do niego docisk UJK za pomocą śruby teowej M8, zyskując maksymalną wytrzymałość i swobodę w rozmieszczaniu punktów mocowania.

Dociski dźwigniowe klasy przemysłowej są nieocenione przy budowie własnych szablonów (jigów) do użytku na stole frezarskim, frezarce dolnowrzecionowej czy pile stołowej. Wystarczy nacisnąć rękojeść w dół, a zacisk bezpiecznie blokuje się, unieruchamiając obrabiany element na miejscu. Dociski tego typu blokują się i zwalniają w ułamku sekundy i charakteryzują się niezwykłą wszechstronnością. Wszędzie tam, gdzie potrzebne jest szybkie i pewne dociśnięcie elementu od góry, docisk dźwigniowy sprawdzi się doskonale. Nadaje się znakomicie do pracy przy produkcji małoseryjnej.

Docisk automatycznie, bez ręcznej korekty, dopasowuje się do wysokości obrabianego elementu w zakresie swojej pojemności. Śruba regulacyjna umieszczona na przegubie pozwala na precyzyjne ustawienie siły docisku do konkretnego zadania – aż do 2000 N (ok. 200 kg). Szeroka, odlewana rękojeść z miękką wkładką (soft-grip) sprawia, że zamykanie zacisku jest komfortowe i ergonomiczne. Narzędzie wykonane jest z wysokiej jakości stali, ocynkowanej i poddanej pasywacji dla trwałej ochrony przed korozją. Maksymalna długość wysięgu wynosi 60 mm, a maksymalna grubość dociskanego elementu to około 70 mm.

Specyfikacja w pigułce:

• Typ docisku: Dźwigniowy (hold-down)

• Maks. siła docisku: 2000 N (200 kg)

• Maks. grubość elementu: ok. 70 mm

• Maks. wysięg: 60 mm

• Montaż: W otworach stołu 20 mm (system MFT)

• W zestawie: Docisk z rączką soft-grip, imak Parf Anchor Dog, śruba M8

• Materiał: Stal ocynkowana i pasywowana
