Verstellbare Frässchablone 950 mm x 950 mm mit Zubehörset

Aluminium-Frässchablone zum Fräsen und Ausschneiden von Kreisen mit Oberfräsen.

Funktionen:

• Ausschneiden rechteckiger Öffnungen (z. B. für Waschbecken und Küchenspülen),
• Ausschneiden von Kreisen,
• Herstellen stark gerundeter Ecken,
• Fräsen von Nuten oder Ausschnitten in Arbeitsplatten,
• dekoratives Fräsen (z. B. Türen und Fronten, dekorative Möbelelemente usw.).

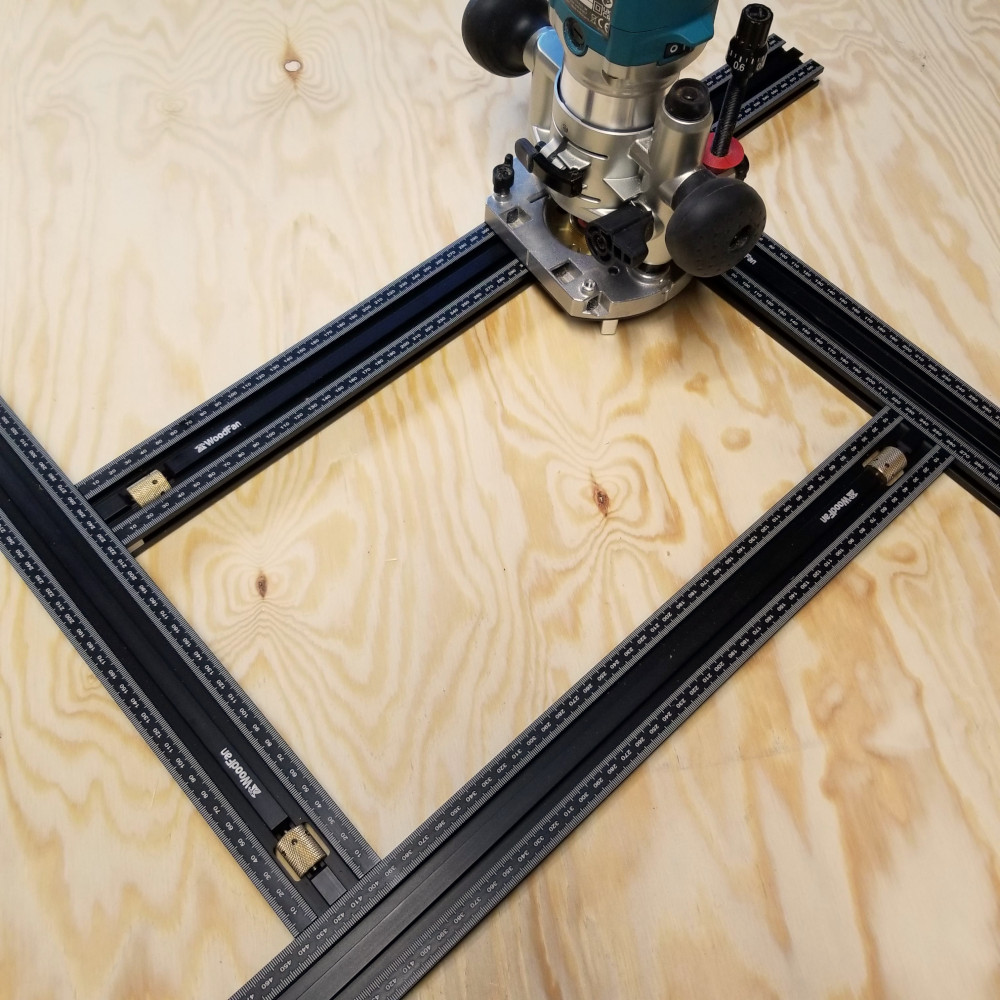

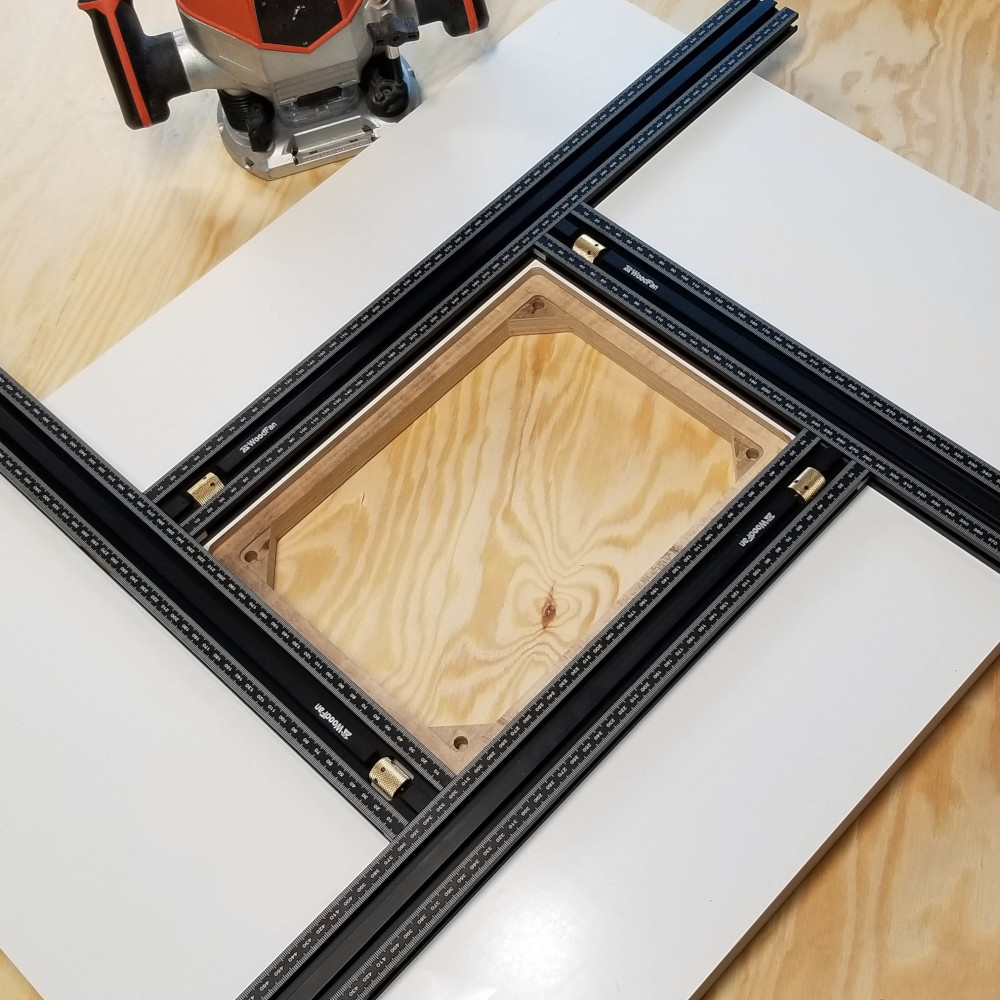

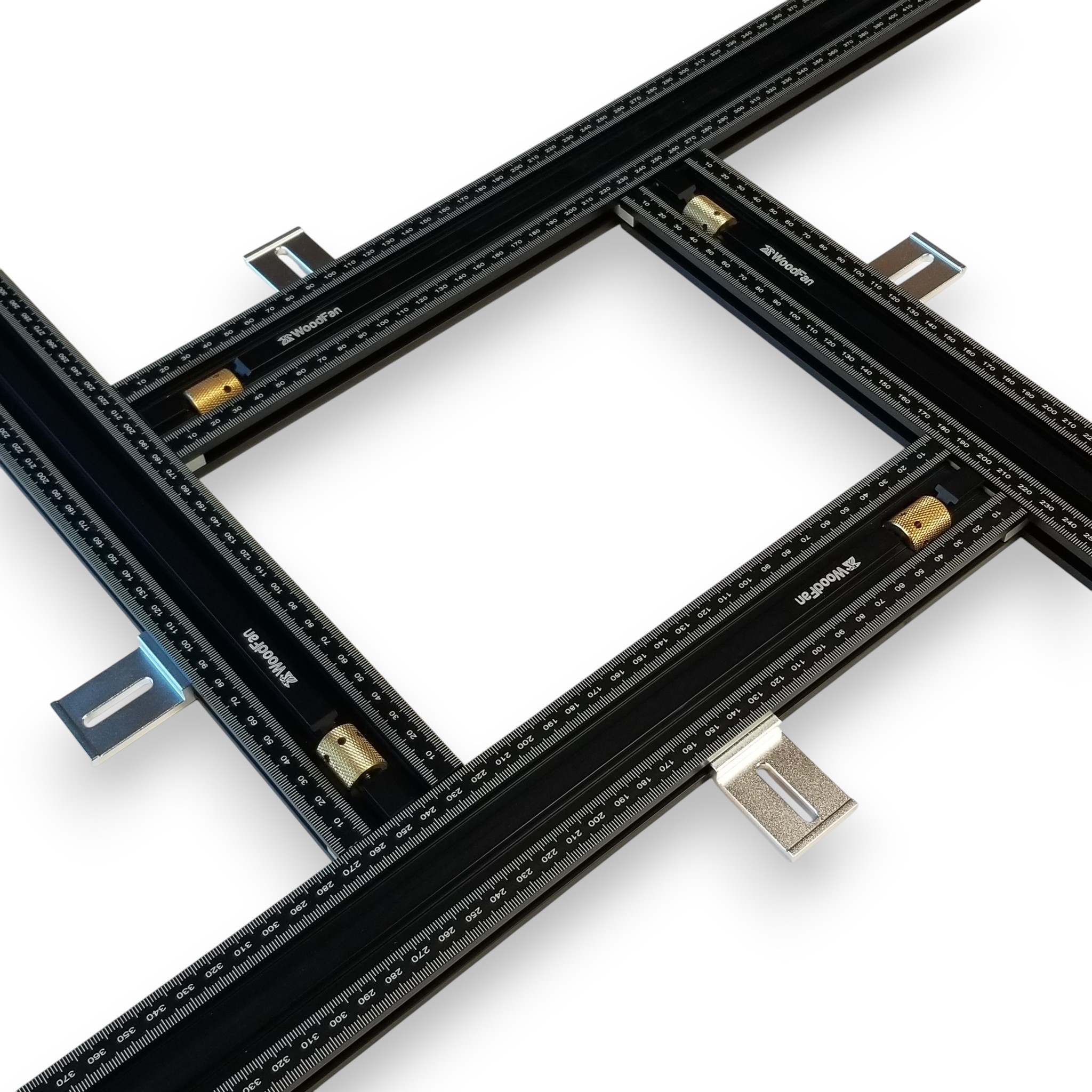

1. Fräsen rechteckiger Ausschnitte:

Die Schablone hilft, Öffnungen oder Vertiefungen sehr präzise zu fräsen.

Wichtigste Merkmale:

• aus Aluminiumprofilen mit 50 x 17 mm Querschnitt gefertigt;
• verstellbare Arbeitsfläche;

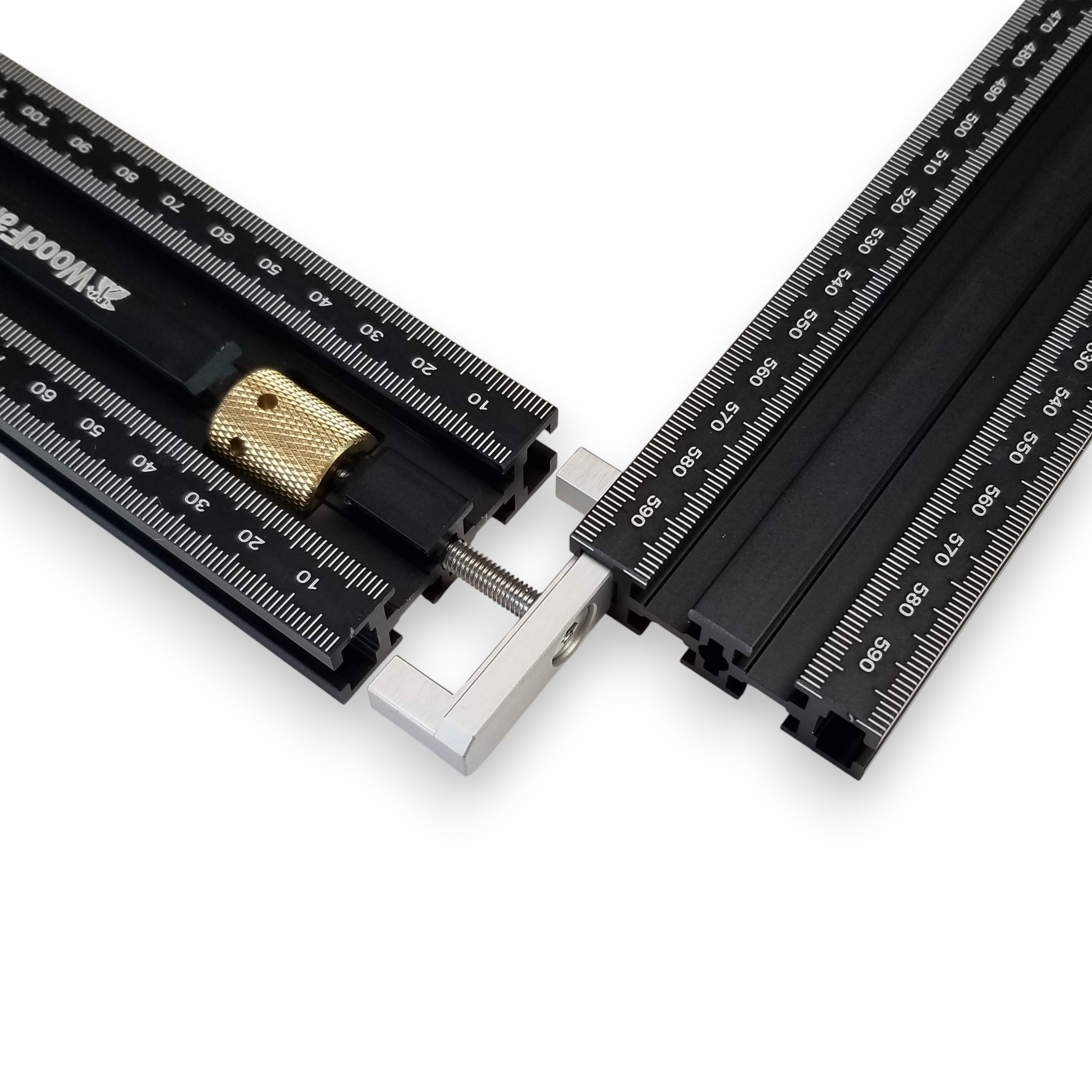

• leichte Verstellung dank spezieller Verbinder;
• schnelle und stabile Fixierung des Formats mit Knöpfen, die nicht über den Rahmen hinausragen;
• lasergravierte metrische Skalen auf beiden Seiten der Profile;

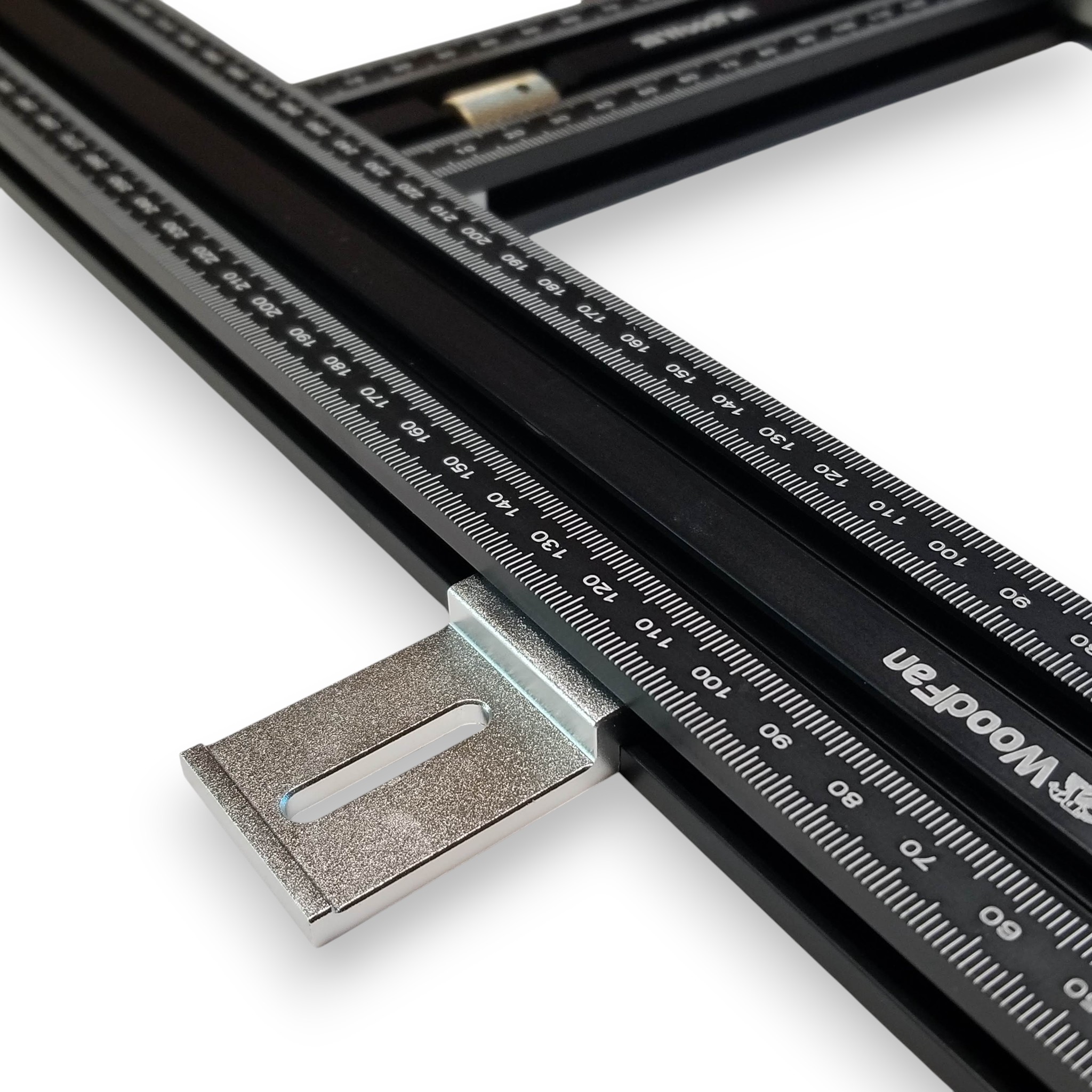

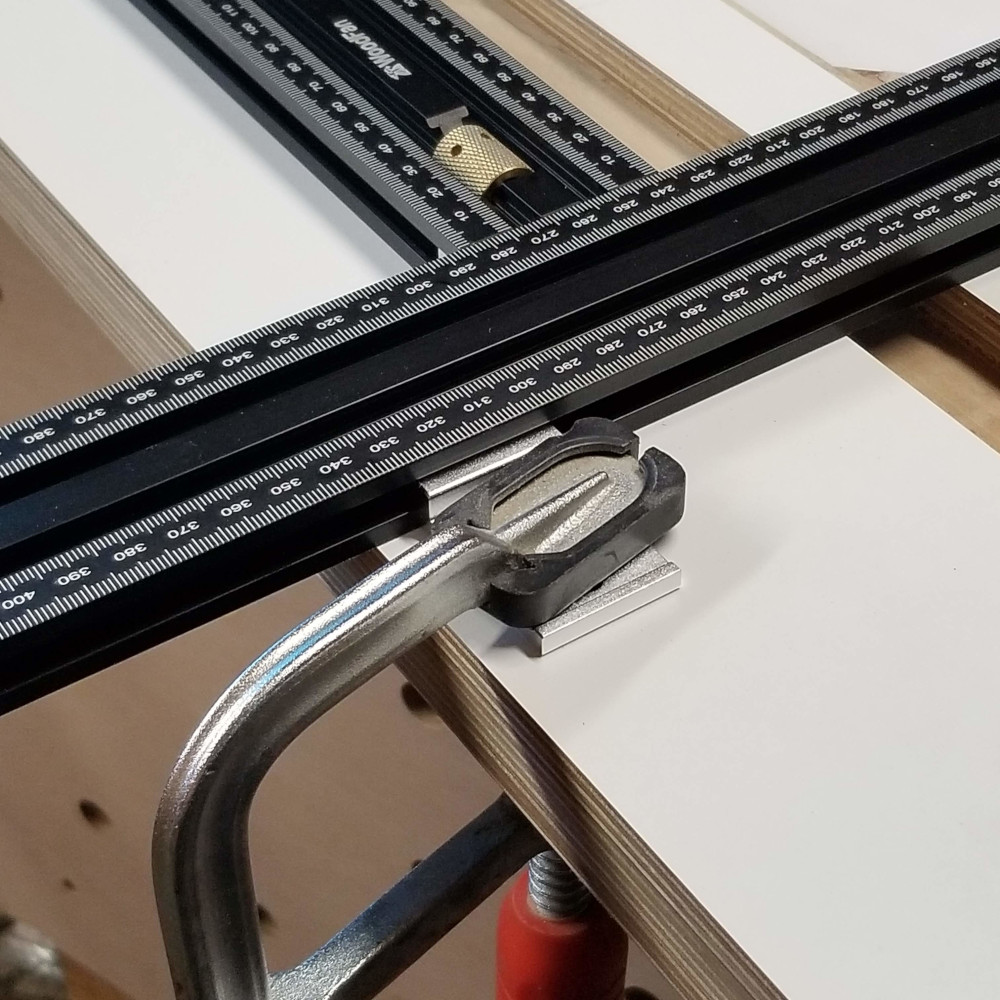

• Spannlaschen zur Befestigung der Schablone auf dem Werkstück;
• erforderlich: Fräser mit Kugellager oder eine geeignete Kopierhülse.

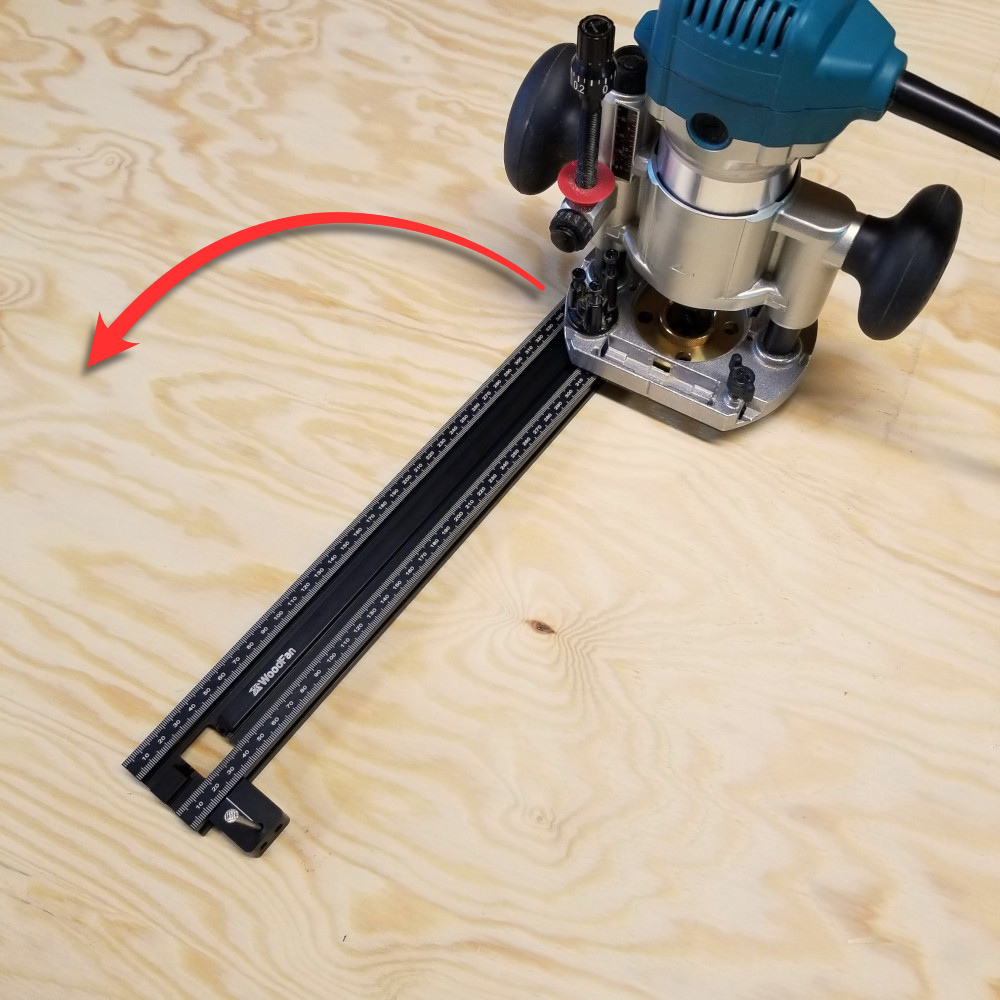

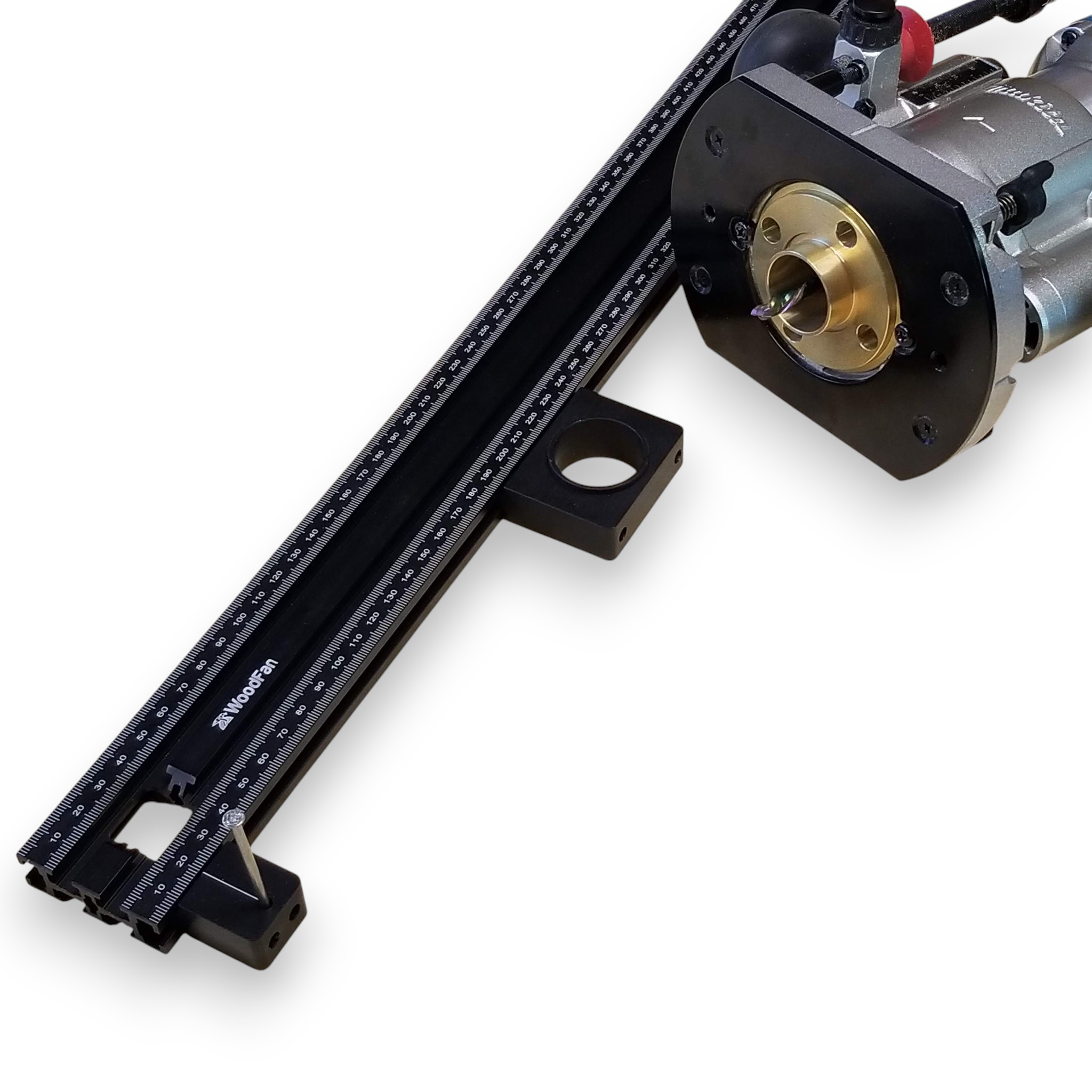

2. Kreisfräsfunktion:

Zum Set gehören zwei spezielle Komponenten – ein Zentrieraufsatz (zur Befestigung in der Kreismitte) und ein Führungsring. Durch die Montage beider Teile wird das Profil aus dem Set zu einem echten Fräszirkel für die Oberfräse.

Maximaler Radius: 975 mm

Erforderlich: 30 mm Kopierhülse

Technische Daten:

• maximale Arbeitsfläche: 950 mm x 950 mm
• minimale Arbeitsfläche (Fräsen): 0 mm
• Schienenbreite: 50 mm
• Schienenhöhe: 17 mm
• Schienenlänge: 1000 mm

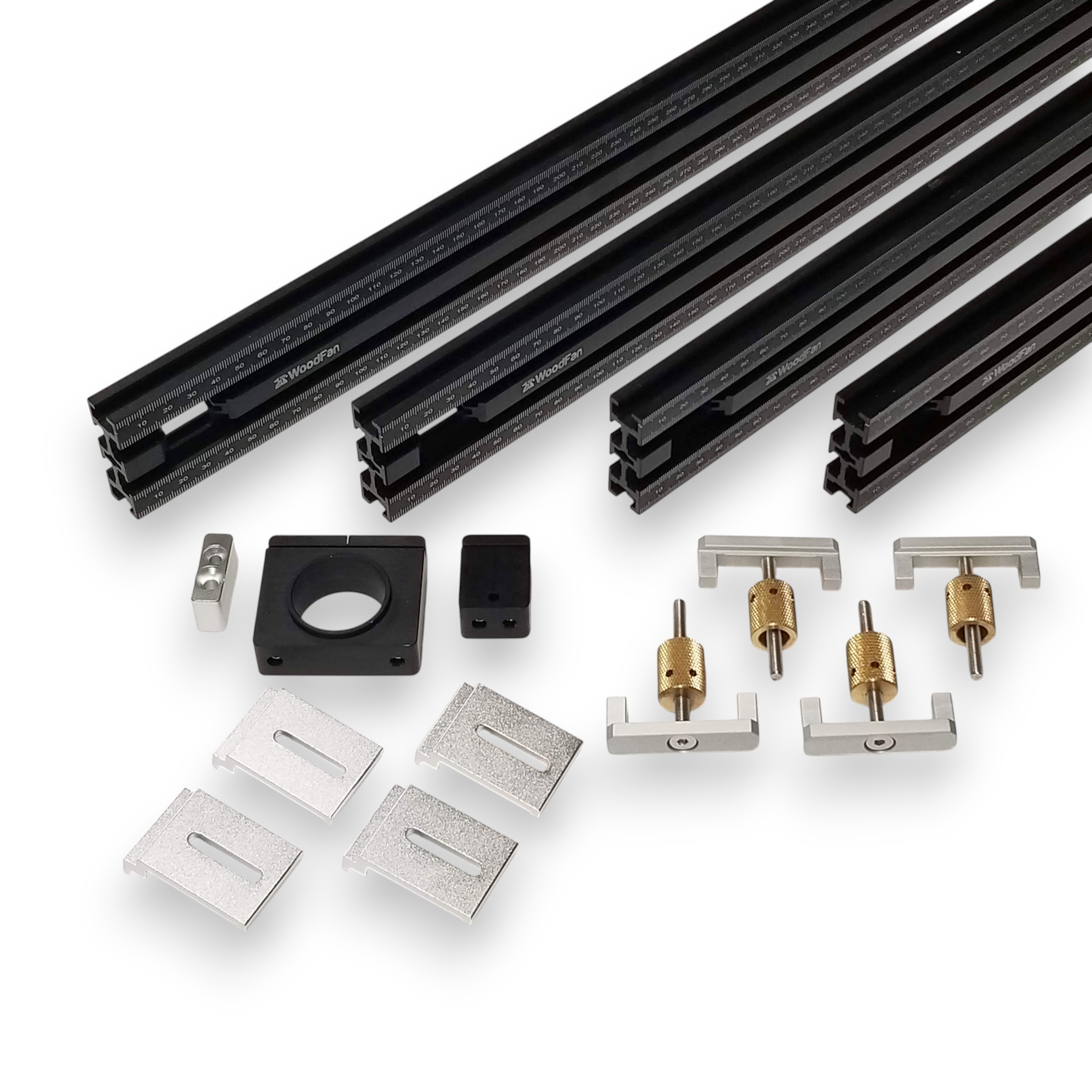

Lieferumfang:

• 4 x Schiene, 1000 mm lang;
• 4 x Verbinder mit Spannknöpfen;
• 4 x Befestigungslaschen zur Verschraubung der Schablone;
• Zentrierstift;
• Führungsring;
• Distanzstück (Auflagefuß) für die Oberfräse.

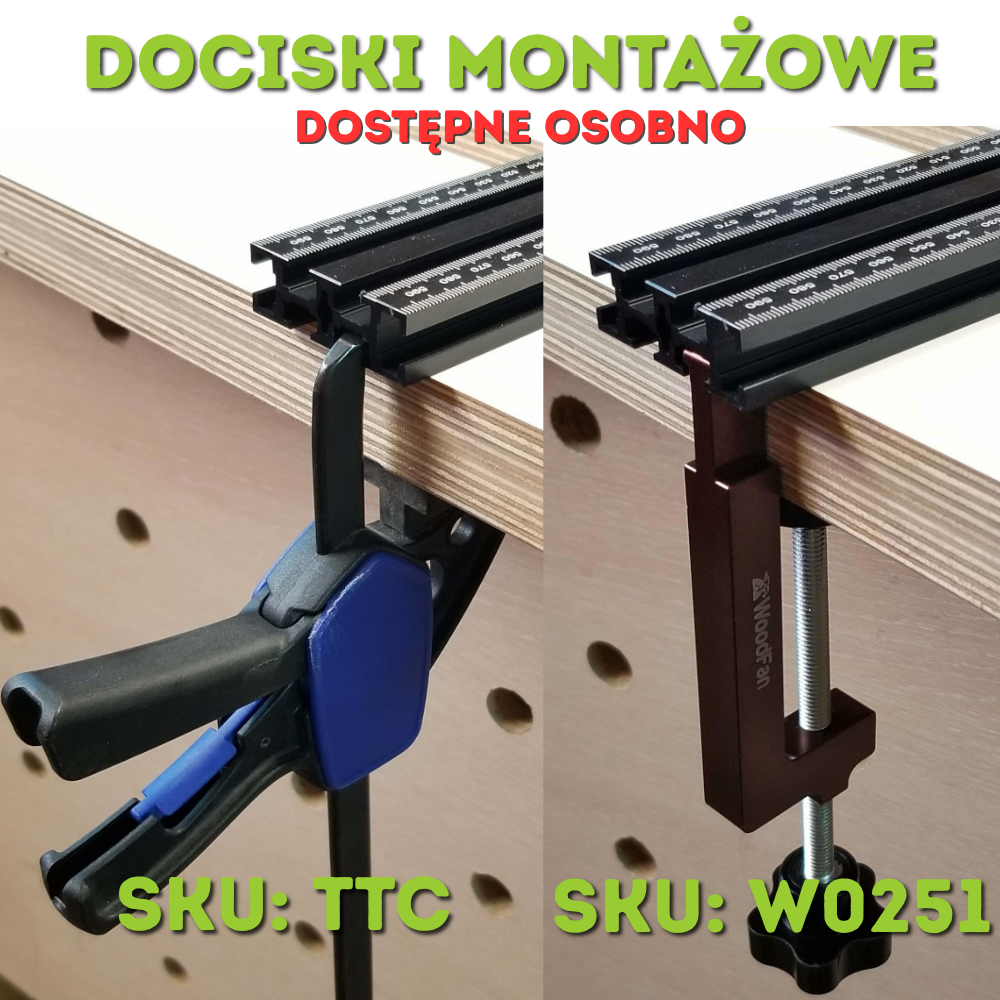

Empfohlenes Zubehör:

• Premium-Schablonenspanner (SKU: W0251)
• Spanner für Schienen und Profile (SKU: TTC und 2x TTC)
• Satz Kopierhülsen (SKU: W0164)
